ADSS光纜預絞式耐張線夾用于ADSS光纜線路架設中桿塔與光纜的連接。 預絞絲的特殊設計可以確保產品握力的同時更好的保護光
用途
承受全張力、將ADSS光纜連接至終端桿塔、耐張桿塔和光纜接續桿塔上。
特點
1.產品安裝便捷,徒手安裝,不需專用安裝工具。且安裝質量有保證
2.在保證對光纜握力不小于光纜額定抗拉強度( CUTS) 95%的前提下,同時不 損傷光纜。
3.產品互換性強,可與多種金具連接配套,增大了適用范圍。
4.產品用鋁包銅絲或鍍常図絲材料制成,具有高強度的機械性能和極高的防腐性能。
產品選型須知
①產品根據ADSS的額定抗拉強度( RTS) ,運行張力,運行檔距,光纜外徑 來選擇合適的耐張線夾
②數量配置:終端桿塔一1套/桿塔,耐張塔一2套/桿塔。
③連接件按所選型的耐張線夾進行合理配套。
|
品 牌：
|
聚源電力
|
|
型 號：
|
ANZ型
|
|
加工與否：
|
是
|
|
規格：
|
外絲尺寸：1020、1200、1300mm
|
|
適用檔距：
|
100m以內
|
|
大光纜外徑：
|
16mm
|
|
線夾握力：
|
10－30KN±
|
|
耐拉強度：
|
50KN
|
安裝檔距:≤100m
組成:U型掛環、 TC嵌環、預絞式耐張線夾外層絞絲預續絲材料:鋁包銅絲或鍍鋅銅絲
|
產品名稱：
|
ADSS大張力耐張線夾
|
|
品 牌：
|
聚源電力
|
|
型 號：
|
ANZ型
|
|
加工與否：
|
是
|
|
內外絲尺寸：
|
內絲：1900－2000mm，外絲：1500－1600mm
|
|
適用檔距：
|
800-1000m以內
|
|
大光纜外徑：
|
16mm
|
|
線夾握力：
|
70－80KN±
|
|
耐拉強度：
|
120KN
|
|
適用范圍：
|
ADSS光纜
|
安裝檔距：200米以上
組成:U型掛環、 TC嵌環、預絞式耐張線夾外層絞絲預續絲材料:鋁包銅絲或鍍鋅銅絲

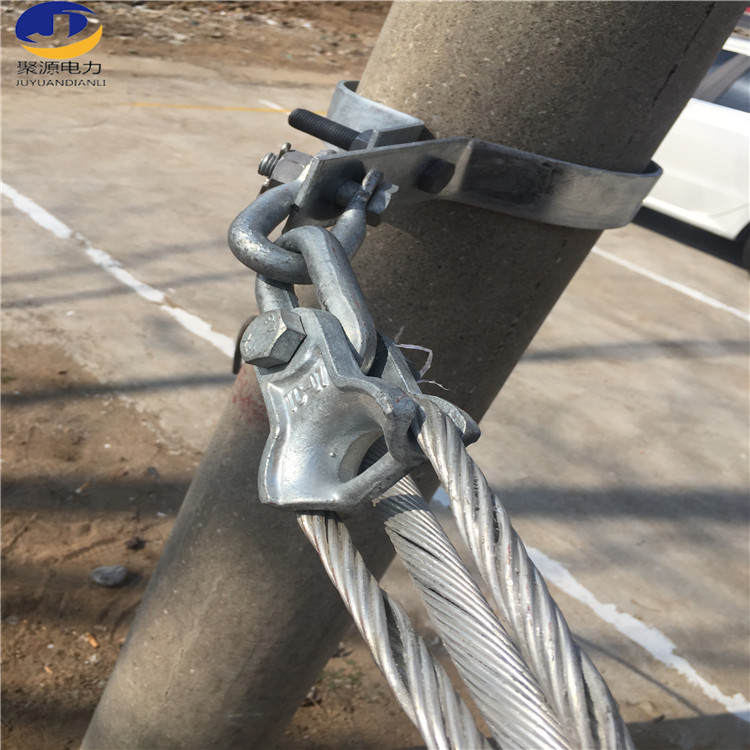

ADSS大張力耐張線夾作用：是將ADSS光纜固定在轉角、耐張、終端桿塔的掛點上，或將OPGW復合光纜固定在承力桿塔的地線支架上。各類耐張金具的破壞荷載就不小于光纜的計算拉斷力值。預絞絲式耐張金具具有應力分布均勻，無應力集中點，有較好的動態應力承受能力及防腐性能好等優點。

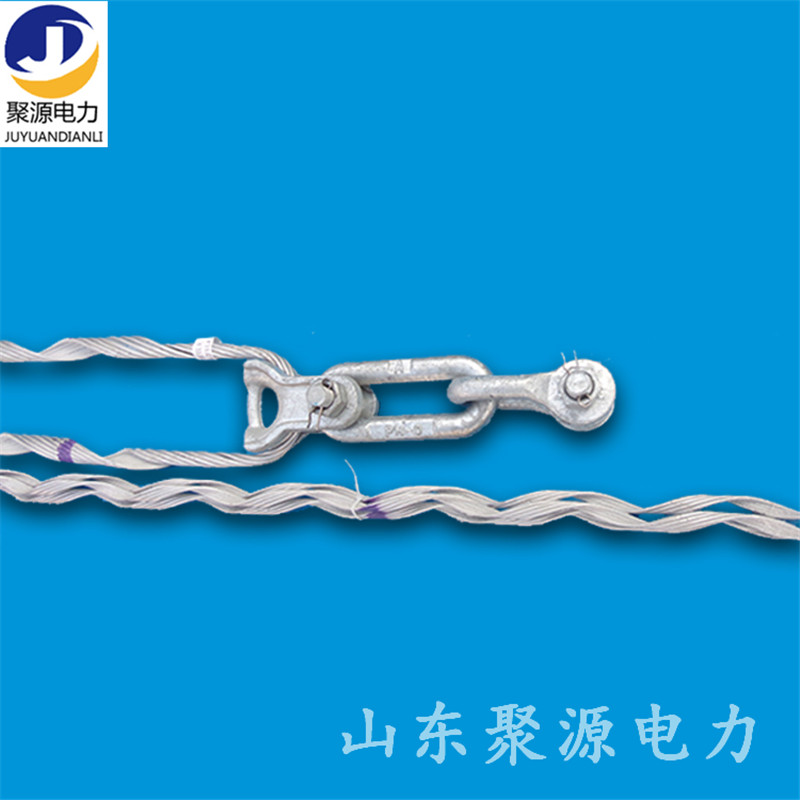

組成：外絞絲、嵌環、延長環、U型掛環等。
用途:承受全張力、將ADSS光纜連接至終端桿塔、耐張桿塔和光纜接續桿塔上。
A.外絞絲通過嵌環等聯結金具直接與桿塔連接，承受線路載荷。
b.在不超過ADSS光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。
c.對ADSS光纜的握著力不低于光纜極限抗拉強度的(UTS)的95％，wq適合光纜架設的需要。
d.為滿足城網10kV配電線路上架設ADSS光纜的需要，我公司開發生產了握力為15kN的耐張線夾，它結構簡單，安裝方便，又可降低工程造價。
耐張線夾訂貨須知：
a.根據ADSS光纜的極限抗拉強度、運行檔距和外徑來選擇合適型號的耐張線夾。
b.應同時提供ADSS光纜的相關參數：光纜的大允許張力、每日運行張力和抗側壓強度，如芳綸為單絞，應提供絞向。
c.數量配置為：1套／終端桿塔；2套／耐張桿塔、光纜接續桿塔或轉角大于25°桿塔。
注:請嚴格按照選型表選擇線夾型號,否者會導致光纜滑脫或無法安裝
其中，大張力耐張線夾組成為雙層絞絲結構，耐張內絞絲用鍍鋅鋼絲或鋁包鋼絲制成，預絞絲內壁粘有一層微粒金剛砂，以增加磨擦力。預絞絲在工廠加工時被預制成四個子束，避免安裝誤差并便于快速安裝。預絞絲的末端朝徑向外側彎曲，以免擠壓損害光纜。耐張外絞絲用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力。
安裝步驟：
(1)將外絲安裝標記對準光纜做安裝標記。
(2)將{dy}組內絲端頭安裝標記對準光纜后纏繞上光纜。
(3)其它幾組內絲與{dy}組同樣操作。
(4)將內絲全部安裝完。
(5)將外絲安裝標記對準內絲安裝標記 。
（6）先纏繞好一條腿。
(7)再纏繞另一條腿。
（8)將外絲端頭纏繞好。
(9)耐張夾具安裝完畢。
