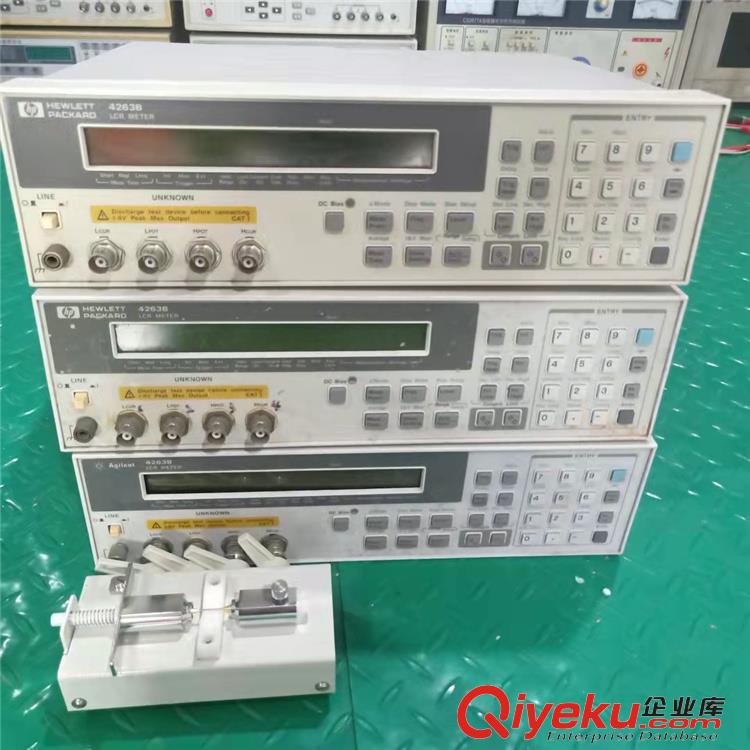

惠普HP4263B 數字電橋

基本精度為0.1%

測試頻率為100Hz、120Hz、1kHz、10kHz、100kHz

量程為20mV～1Vrms,以5mVrms分檔

具有測試信號電平監視功能

高速測量:25ms

高速接觸檢查

大的電容測試量程

變壓器參數測量(供***)

    Alilent 4263B LCR測試儀是Agilent公司生產的***價廉物美的低檔LCR測試儀，供生產線上的元件評估和實驗室中的基本阻抗測試使用。4263B具有能在正確狀態下對測試進行模擬的5個測試頻率，即100Hz120Hz，1kHz和100kHz。在這5個頻率之外還可增添供***的20kHz測試頻率（選件002）。

高速測量

Agilent 4263B依靠在測試頻率上都有25ms的測量速度來提高一產率，這種能力提高了電解電容順和變壓器測試的效率，4263B能檢查測試端子與被測件（DUT）之間的接觸狀況，這種功能***在生中用自動處理器進行合格。不合格的測試的可靠性，有故障的被測件一旦從處理器中取去該儀器便立即恢復正常工作，因此處理器始終能以速度工作。

電解電容器測量

Ailent 4263B的精度和寬的測量范圍是對電解電容器進行***測量的很好***。充電后的電容器可能經常端放電，從而使儀器損壞。4263B的前端設計考慮了保護作用，能保持測試正常進行。

變壓器參數測量

由于Ailent 4263B能進行匝數比（N），互感（M）和直流電阻（DCR）測量，故數據計算和改變測試裝置***是費時的工作（選件001）靈活的信號電平高速和電壓、電流監視功能使4263B特別適用于測量與電平有關的被測件，始磁芯電感器。

技術指標：

測量功能

測量參數                   |Z|,|Y|,θ,R,X,G,B,L,C,Q,D,ESR

選件001                   增加DCR（直流電阻），N（匝數比）和M（互感）測量

測量電路形式           串聯和并聯

數學功能                  偏差和***偏差

測試電纜長度           0m,1m,2m,4m,(頻率=100/120/1kHz);0m,1m,2m(頻率=10kHz/20kHz);0m,1m(頻率=100kHz)

測試信號數據

測試頻率                   100Hz,120Hz,1kHz,10kHz和100kHz

選件002                   增加20kHz測試頻率

頻率精度                   ±0.01%（頻率=100Hz,1kHz,10kHz,20kHz,100kHz),±(10%+10mV)

輸出阻抗                   100Ω±10%,25Ω±10%(≤1Ω量程）

交流測試信號電平     20mV~1Vrms,以5mVrms分檔

精度                          ±（10%+10mV)

內部直流偏置

電平                          1.5和2V；精度：±（5%+2mV)

外部直流偏置            0~+2.5V

測量范圍                  參數                       測量范圍

                                 |Z|,R,X                        1mΩ-100MΩ

                                 |Y|,G,B                        10nS-1000S

                                 C                                1pF-1F

                                 L                                10nH-100kH

                                 D                                0.0001-9.9999

                                 Q                                0.1-9999.9

                                 θ                                -180°~+180°

                                 DCR                           1mΩ-100MΩ

                                 N                                0.9-200（待定）

                                 L,M                            1μH-100H（待定）

                                 Δ%                             -999.***-+999.***

                                測量精度：                 ±0.1%(基本精度）（適用于|Z|,R,X,|Y|,G,B,CL)

                                測量時間

                                模式                          時間（典型值）

                                短                               25ms

                                中等                           65ms

                                長                               500ms

測試信號電平監視器：      電壓和電流

前端保護：              當充電電容器連接到輸入端時內部電路便函起保護作用。電容器電壓為；在
Vmax≤250V時，Vmax=√(8/C)(典型值）；在Vmax≤1000V時，Vmax=√(2/C)(典型值），C單位為F。

顯示數字：               3，4或5位（可選擇）

修正功能：

開路/短路誤差為0：由測量夾具中雜散寄生阻抗引起的測量誤差

負載：                     利用一個已校器件作為參考來改善測量的精度

比較功能：              對每個一次測量參數和二次測量參數給出高/符合/低（HEGH/IN/LOW）比較結果

接觸檢查功能：       可以檢測測試夾具與器件之間的接觸故障。接觸檢查的附加時間為5ms

其它功能

存儲/調用：             可以存儲和從內部非易失存儲器調用10個儀器設置

連續存儲功能：       若儀器補關斷或出現電源故障。儀器設置（直流偏置接通/切斷除外）將自動被存儲起來（在23°±5℃下≦72小時）

GPIB接口                所有控制設置，被測值和比較器信息

處理器接口              所有輸出信號均為負邏輯，光隔離的開路集電極。輸出信號包括HIGH/IN/LOW，不接觸，序號，測量結束和報警。輸入信號包括鍵鎖定和外觸發

一般技術指標：

電源要求    90-132V或198-264V，47-66Hz，45VAmax

工作溫度    0-45℃

尺寸           320mm(寬）*100mm(高）*300mm(長）（12.6英寸*3.94英寸*11.81英寸）

重量：       4.5kg(9.9磅）

主要技術資料

263B LCR測試儀產品介紹，p/n 5964-6181E
有效電解電容器測試，p/n 5967-5378E
有效變壓器/低頻線圈測試，p/n5967-5377E

訂貨信息

·4263B LCR測試儀
  Opt 001 增加N。M/DCR測量功能
  Opt 002 增加20kHz測試頻率
  Opt ABA 英文版本手冊
  Opt ABJ 日文版本
  Opt OBO 除去操作手冊
  Opt W30 擴大的維修服務
 16060A 變壓器測試夾具（需要選件001）
 16065C 外部偏置適配器（達40 Vdc)
 16089A Kelvin 夾子引線（1m,兩個大夾子）
 16089B Kelvin 夾子引線（1m,兩個中等夾子）
 16089C Kelvin 夾子引線（1m，兩個集成電路夾子）
 16089D Kelvin 夾子引線（1m,四個大夾子）
 16089E Kelvin 夾子引線（1m,兩個大夾子）
 16064B LED顯示器/觸發器盒（合格/不合格顯示器和觸發器）

Agilent  16048A  測試腳
Agilent  16334A  測試固件（鑷鉗連接）
Agilent  16047A  測試夾具
